Changement du soufflet de direction à gauche avec remplacement de la rotule extérieure

Complément soufflet droit






par françois2b et Olivee



Pour changer le soufflet gauche, on peut utiliser un soufflet universel que l'on découpe aux bonnes dimensions.

Dans ce cas, il n'est pas nécessaire d'enlever la rotule de la biellette ... on trouve de nombreux tutos, en particulier sur "youtube".

Personnellement, j'ai opté pour un soufflet ref : 4066 37 citroen FEBI BILSTEIN 19919.

1. Dépose la rotule.

2. Bien nettoyer la biellette, l'écrou, le filetage de la rotule.

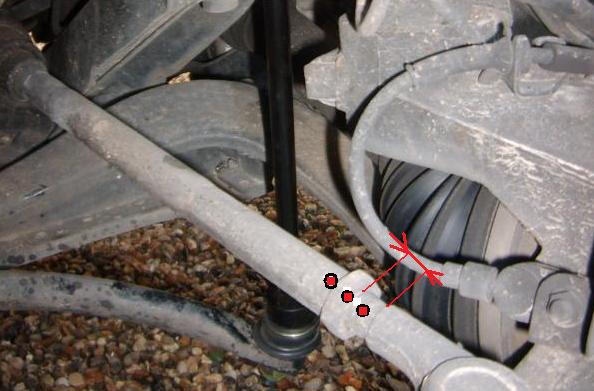

3. Faire une marque à la peinture sur la biellette, sur l'écrou et sur le filetage de la rotule.
    Mesurer au pied à coulisse la longueur du filetage visible de la rotule.

4. Dévisser la rotule en comptant le nombre de tours ( j'en ai compté 21 et demi ).

5. Déposer la rotule.

6. Prendre le soufflet, enduire l'intérieur d'huile ou mettre de la graisse.

7. Pour permettre la mise en place du soufflet, retourner le soufflet sur lui-même ( côté crémaillère ), fabriquer un petit entonnoir en plastique pour le trou côté rotule.

8. Enfiler le soufflet ... normalement, ça doit passer sans problème.

9. Le soufflet étant poussé au bout, au contact de la crémaillère, retourner le soufflet sur la crémaillère.
    Mettre un collier colson.

10. Reposer la rotule sur la biellette, en comptant le nombre de tours, vérifier l'alignement des repères.

      Cela devrait permettre d'éviter un contrôle du parallélisme.

      Reposer la rotule sur son emplacement.





Photos et commentaires d'Olivee

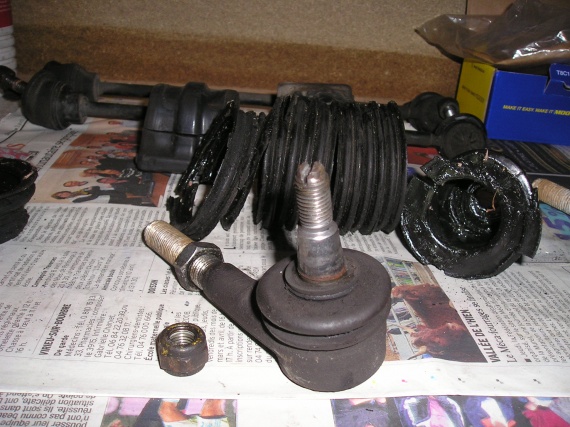

Un peu dur à dévisser, j'ai fait une entaille à la dremel pour placer un tournevis et un coup de flamme pour faire fondre le nylstop de l'écrou.

Pour le soufflet, il faut malheureusement enlever la rotule de direction qui est au bout de la rotule axiale (la pièce que l'on voit partir à droite sur la crémaillère)

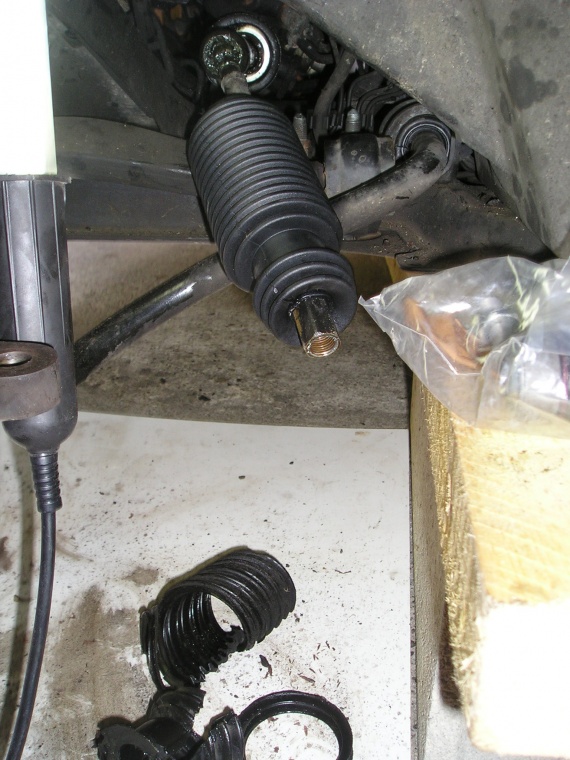

une fois que la rotule de direction est déposée, il reste à emmancher le soufflet sur la rotule axiale et à le placer sur la crémaillère, puis à mettre les colliers qui vont bien.
il faut reposer la rotule de direction et faire régler le parallélisme...

Je me suis re-penché sur mon problème aujourd'hui, et je rencontre encore quelques difficultés pour ce qui est de changer le soufflet :

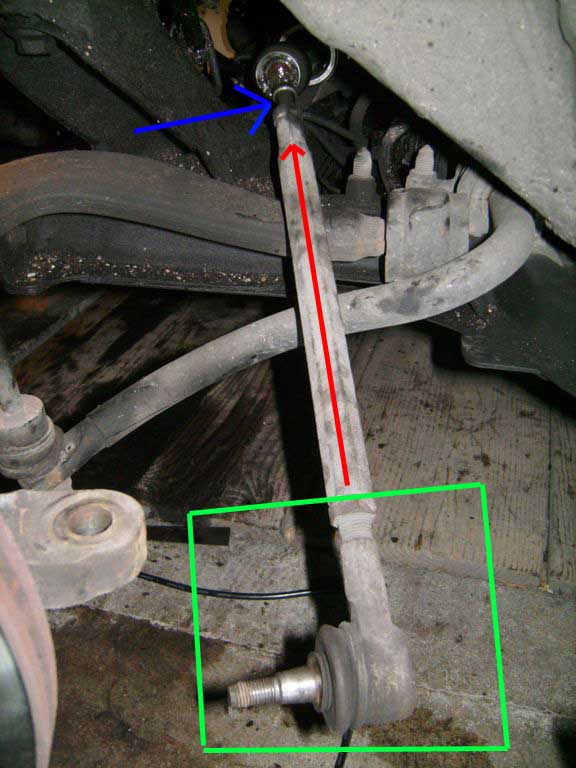

Si j'ai bien compris, je dois retirer la rotule de l'encadré vert, emmancher le soufflet le long de la flèche rouge jusqu’à la flèche bleu.

Le problème, c'est que le trou du soufflet est bien trop petit pour le passer le long de la flèche rouge...







Complément de Snop-ir concernant le soufflet droit.

Je confirme, c'est possible de remplacer le soufflet AVD sans déposer la direction mais alors, bonjour la galère !!!! J'ai cru que je n'allais jamais y arriver.... surtout que le soufflet est en plastique.... ça aurait été plus facile je pense avec du caoutchouc.....

De 10h à 19h, c'est le temps qu'il m'a fallu pour le soufflet et la rotule axiale ..... je suis cassé au point de ne pas être certain de pourvoir faire le soufflet G et la rotule extérieur G demain !!!

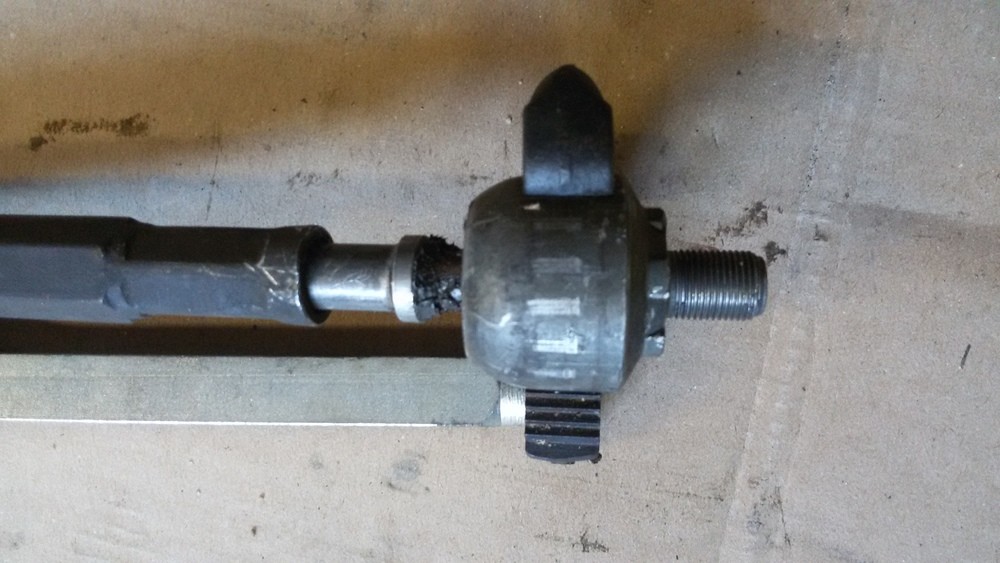

Une photo du protecteur prêt à être enfilé sur la rotule une fois que celle-ci aura été montée et serrée

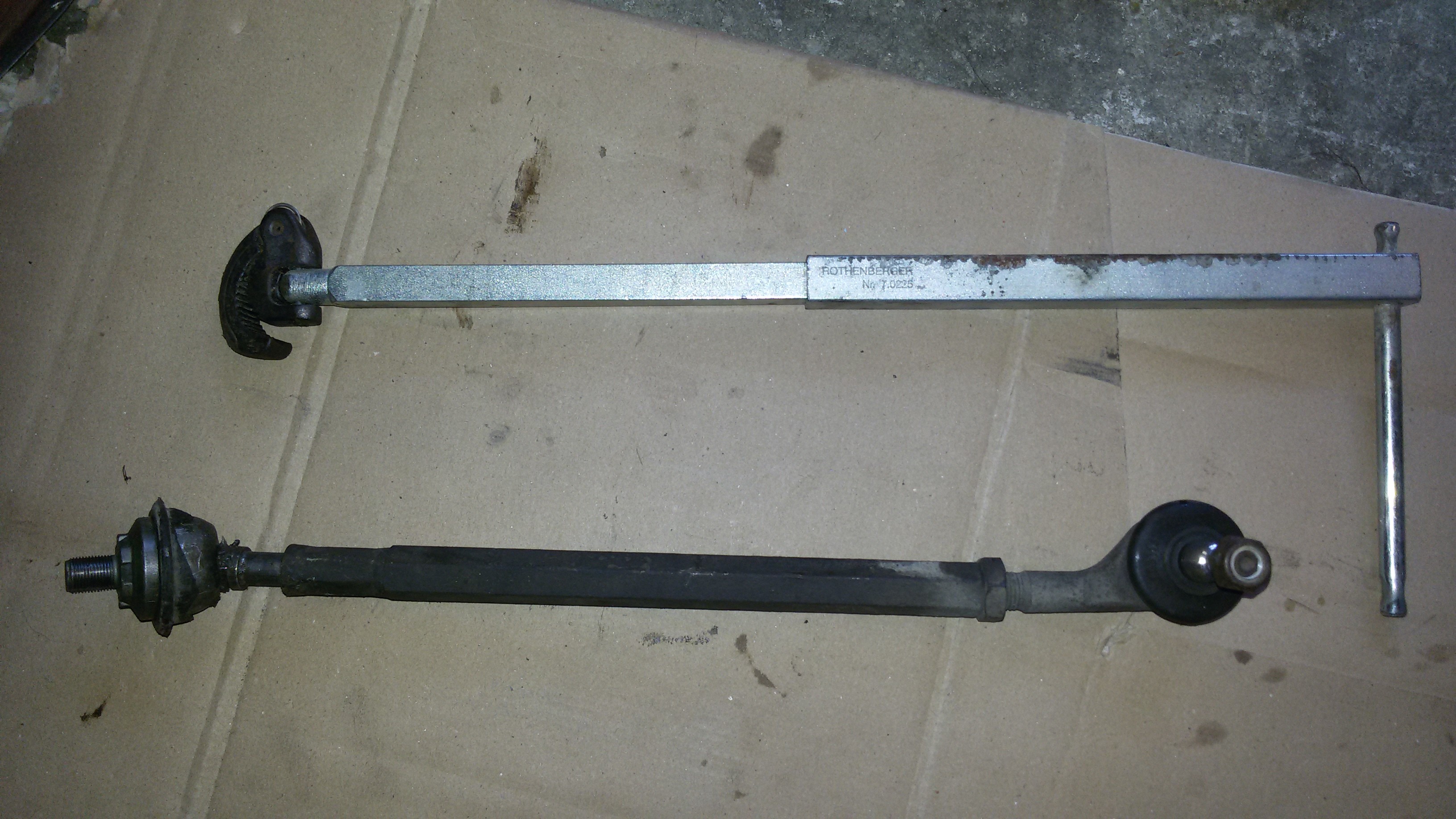

 Rotule axiale, nommée Bielle de connexion.......................​..........................     réf. C96136394 :........ 29,34 € HT
  Protecteur, nommé Protecteur........................​..............................​................. réf. C0000406621 :.... 13,03 € HT
  Soufflet de crémaillère droit, nommé Souffcréma........................​..................   réf. C0000406630 :.... 16,49 € HT
Soufflet de crémaillère gauche, nommé Soufflet crémaillère dir................           réf. C0000406637 :.... 19,50 € HT
.........................​..............................​..............................​..............................​.................      Total:.......​. 78,36 € HT
.........................​..............................​..............................​..............................​.................    TVA 20%... 15,67 € HT
.....................​..............................​..............................​..............................​.................    TTC..........​. 94,03 €


La rotule extérieure gauche étant à 62€TTC  , je ne l'ai pas prise, je vais encore réfléchir un peu....







Contribution Michel Giradin

Bonjour,

Voici quelques photos pour tuto soufflet direction droit.

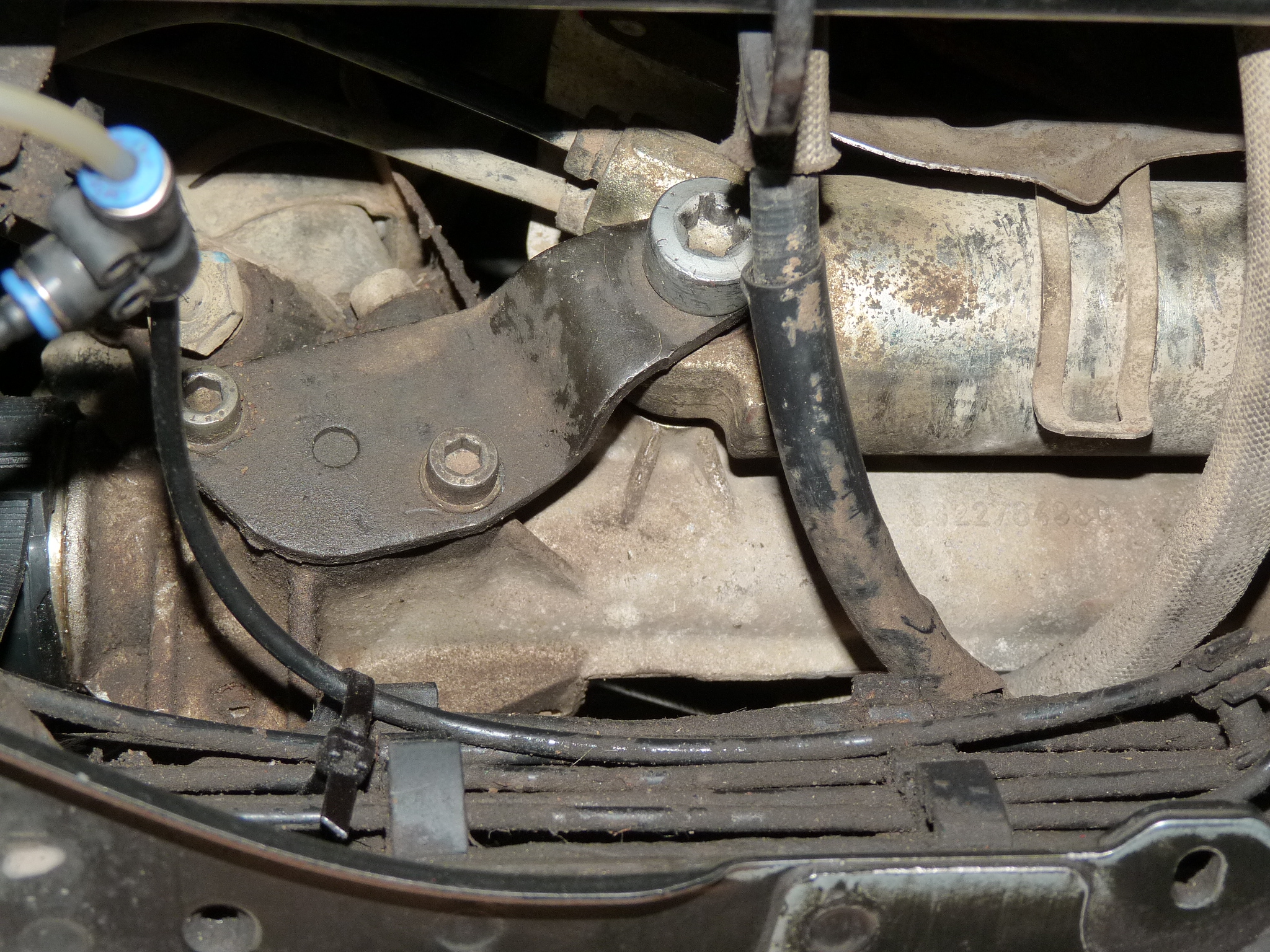

Une avec le boulon et écrou (une fois le plastique déplacé) à dévisser et l'autre photo, prise du dessous de la voiture montrant la fixation de la crémaillère.

Il faut défaire complètement le gros boulon (torx de 55 mm ) mais attention grosse rondelle de 5 mm à l'arrière à ne pas perdre !

puis, dévisser sans les enlever les 2 autres petits boulons sur la gauche (allen de 6 mm).

 Après cela on peut bouger un peu la crémaillère ce qui permet de sortir le boulon (de la première photo) de son logement.

Voilà en espérant que cela aide un peu les amateurs de ce genre d'opération !
